1、 系統組成

由智能手機水控機、網落管理系統軟件組成了。將計流量、控制用水和減扣手機錢包三項功能設計為一體的手機多用戶熱水表控制系統。具有使用操作簡單、計量精確、科學合理等優點。

       系統圖

（1） 管理計算機

   管理軟件安裝于手機水控管理中心電腦，通過手機水控收費系統管理軟件平臺可對所有使用熱水的消費手機水控機進行收費管理。系統管理軟件功能包括：新增機構、修改機構、刪除機構、新增人員、修改人員、變更人員機構、刪除人員和查詢人員功能 ，驅動下載等操作、新增區域(子級)、新增區域(同級)、修改區域、刪除區域、修改設備區域、刪除、 啟用/停用、新增和修改功能、各類報表查詢。

     管理中心管理人員可以通過軟件統計和用戶反映情況,對用戶提岀退出時退款進行查對并給予退款,對使用水控機進行實施監督,對有固障和有異常的通知駐校管理人員上門進行檢查和維修更換等.大大節約管理成本.

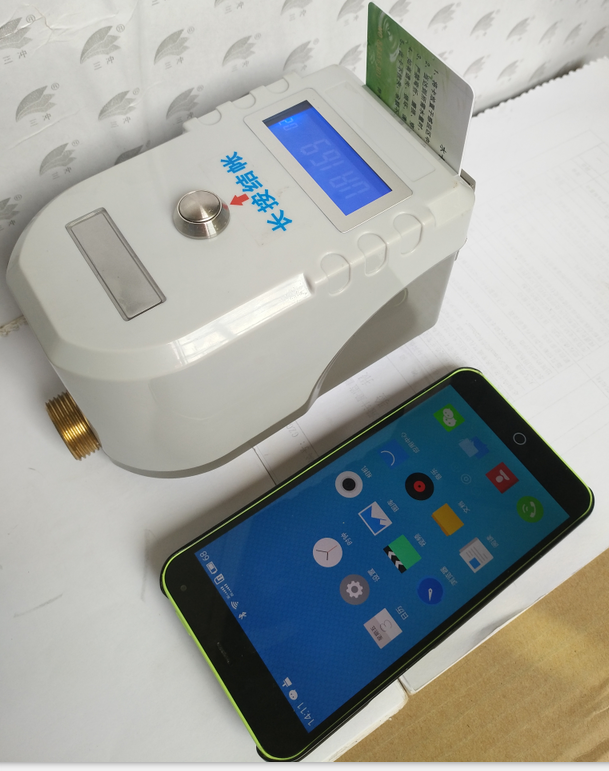

（2） 手機水控機

   由發訊水表、電磁閥和手機控制器三個部分組成。手機控制器通過藍牙聯接讀取手機用戶錢包上的可用水費，在使用過程過中以脈沖表流量為單位計算費用，扣除用水費。手機水控機可兼容CPU卡使用,手機水控機是一款校園熱水服務APP，用戶可以通過手機水控水機APP充值水費，直接扣費洗澡，打直飲水，同時還可以通過APP實現在線報修維修.

2、 手機水控機的設計

n 一體式手機水控系統包括主機和安全供電變壓裝置。安裝過程象裝水表一樣簡單，節省安裝成本和時間。

n 一體式手機外部采用美觀大方的一體化塑料外殼設計和獨特的放卡裝置設計等特點，使用更加人性化。

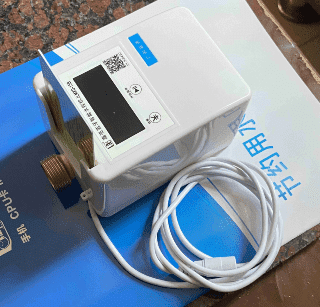

n 分體式手機采用主機和流量計和電磁閥分開，安裝更個性化特別適用于飲氷機上。

n 選用優質電磁閥，無壓損、故障率低、使用壽命長達開關次數10萬次以上。

n 水控機電路設計日趨完善，相對于同行產品簡單的外圍電路，我們所有重要的元器件都有保護電路，控水電路做雙備份，大大降低了用戶的日常維護費，同時也保證了系統的穩定性和可靠性。

n 終端機顯示屏有高清晰液晶顯示并加裝LED背光燈。可顯示使用水量和金額。在浴窒中能夠清楚的看到顯示合法用戶卡的所存貯金額、消費余額、消費刷卡過程以及故障提示等代碼。

n 本系統采用終端消費可通過手機實時將水控機的消費記錄上傳到網上軟件里，管理者可及時了解水控機的消費和每個學生的用水情況。

n 手機水控機也可兼容CPU卡使用。

n 每秒實時計費功能，計費精度：最小可精確到±0.01元（流量計最小可精確到1/58/L），用戶插卡預扣一分后，系統停止扣錢。

n 所有終端產品在硬件上的特別技術處理，徹底解決了防水防潮難題，防水防磁，即使在極度潮濕環境下都不影響設備的正常運行。

n 所有終端消費記錄實時上傳管理中心,終端設備脫網運行，可自動存儲交易記錄。

n 所有終端可分組使用，針對不同組用戶卡設定不同的收費標準。

n 手機app錢包按標準設計，可方便兼容所有帶手機支付的設備（包括洗澡系統、洗衣機、考勤系統、電話機、學校就餐和網吧消費），真正方便學校和學生。

2、手機水控水控系統管理方式

n 收費標準可以根據客戶需要，自行設定、自動收費，用價格杠桿促進控制用水，真正實現節約用水。

n 按量計費：比如每瓶水、每桶水單價，計費精度可達1/58/L。（58個脈沖/L）

n 按時計費：比如每分鐘的單價，每秒鐘的單價，計費精確±0.01元。

n 一機多手機，且手機數量不限，實現多人獨立用水的目的。采用手機，無線方式傳輸數據，徹底解決防水、防潮、防攻擊難題使用簡便，打開有效手機，電磁閥打開，關閉手機或掉電，磁閥自動關閉。按照用水量扣費多種消費模式設計：小額預付費模式 。

3. 技術參數：

手機水控機糸列

電磁閥性能參數

3、 使用操作說明

將手機APP熱水點擊“手機號”的帳戶設置好開關，水控機將讀取手機錢包內帳戶上數據，并預付一定金額后,顯示屏上顯示出手機中預付一定金額可用水費；

手機水控機打開水閥即可以使用熱水；

使用過程中，可以在控制器顯示屏上看到水費的扣除變化；

手機水控機上設有停止用水的開關,按手機水控機開關水控機自動關閉電磁閥，熱水關斷（脈沖水表停止計量），熱水停止使用。

手機上有設置好退岀開關，點退出水控機自動關閉電磁閥，熱水關斷（脈沖水表停止計量），熱水停止使用。

可參考下圖示:

                                選擇用水

                用水中

                  關閉

五：施工方案

為了配合熱水系統供應收費，保障用好熱水并增強用戶節約水資源的觀念。設計安裝手機多用戶水控機收費管理系統。

l 公司施工人員進場前，用戶單位應確認水、電安裝已按本方案的要求準備完畢。（插座已在指定位置安裝，并已供電。管道已經沖洗干凈，可以供水。）

l 公司進行施工安裝時，用戶單位應有至少一名人員協助工作，協調與第三方的關系。

l 用戶單位要提供公司人員住宿。若因水、電不按要求到位而延誤工期，則公司人員所需的差旅、工資由用戶單位負責。

l 手機水控機將固定安裝在浴室內墻壁上，電源采用配給DC12V直流安全電源。

l 感應式手機水控機安裝在不被熱水流直接沖洗的位置，但又能方便用戶用水操作。整個系統的安裝做到安全穩定、美觀大方、牢固可靠。

l 具體施工工程分配如下：（對用戶單位所提供的水、電要求）

Ⅰ）、水路部分

A、主管道

a)主管道的直徑應能保證各個水龍頭供水正常。

b)主管道必需安裝Y型過濾器,以免堵塞電磁閥出水口。

c)主管道需安裝熱水加壓泵。保證管理內各處壓力恒定。（1kg.f/cm2以上，即10m水柱以上。）

B、支管路

在進行IC卡收費機安裝之前，應用水沖凈管道中的雜物，以免堵塞電磁閥。

Ⅱ）、電路部分

a)電源為220V±5%單相交流供電，

單機功率靜態功耗：0.6W；動態功耗：1.2W；

b)供電支路中要求加裝漏電保護斷路器。

c)接地線聯接無誤，確保人身安全。

d)對應每個出水口上方，在距地面2.5M或以上位置安裝一個插座（二、三插）。每臺機需要一個單獨的插座。

六：質量保修及售后服務承諾

質量保修

公司提供售前的技術咨詢服務、售中的技術維護培訓和操作使用培訓，以及1年內提供免費售后服務。在合同保修期內，將按照設備生產廠商的相關條例進行保修，對發生故障的設備提供免費返修。在超過合同保修期以后，對所有設備提供優惠的終生故維護，根據市場價格收取零配件成本。

公司服務部門始終堅持客戶就是上帝的原則，從普通員工往上直到總經理都會友好熱情的回答客戶的每一個問題。用戶的每一個問題都是公司要解決的問題.為此，公司成立多個部門用于為用戶提供各種服務支持，相關部門包括銷售支持、技術支持、項目服務等部門。

銷售支持部門主要完成用戶的咨詢和常見問題解答，同時完成工程項目中的一些輔助協調工作。

技術支持部門擁有多名現場經驗非常豐富的技術支持工程師，能夠面對各種復雜的現場，排除故障。必要的時候，技術工程師會直接深入現場，定位各種故障，給出完善的解決方案。

第一售前服務注意：

問題解答：對所有客戶提出的有關系統的問題給予耐心細致的解答，不厭其煩、親切友善。

制作方案：根據客戶要求，對客戶進行實地考察，形成客戶系統方案，供客戶選擇系統使用。

第二售中服務注意：

系統施工：通過對施工對象的實際考察，制定用戶系統實施方案，并按照方案進行系統實施。

系統培訓 ：對最終用戶的培訓目的是：讓用戶能夠正確的管理和使用本公司的產品，保證系統的順暢運行。客戶培訓包括技術培訓和操作培訓。技術培訓的對象是使用方的管理維護技術人員，操作培訓的對象是具體操作設備的操作員。培訓在現場進行，由使用方提供場地。

現場支持 ：系統投入試運行后，指派專人輔助用戶使用系統，幫助操作人員進一步熟悉和掌握系統。結合試運行情況，按照用戶要求，對某些功能作出調整和修改，使系統更趨于完善。

第三售后服務注意：

用戶登記：設有用戶登記卡，保存有各用戶的詳細資料以便于更好服務于用戶。

專人維護：制定專門的維護人員，經過嚴格的培訓，可隨時提供最完善的服務。迅速響應：設有服務熱線，當設備出現任何故障時，只需拔打熱線電話，公司的技術人員會以最快的速度提供解決方案，必要時盡快趕到現場。

系統服務：系統投入使用后，保修期對系統硬件出現的故障，將提供免費維護，保修期后硬件維護修理只收取成本費，并對系統進行終身維護。

售后服務承諾

在確保工程質量的前提下，我司作出如下技術服務和售后服務承諾：

 1）保質期內因工程施工質量原因或系統調試質量原因或產品制造質量原因導致的運行故障或產品損壞（易損易耗品除外），我司將免費改善系統性能，免費更換問題產品，改善工作直至使用方滿意。

2）保修期內非我司責任原因（如不可抗拒力、非本公司人員故意或無意人為損壞、使用方操作使用不當或運輸儲存不當、其它設備故障導致等）造成的運行故障或產品損壞，我司將及時響應建設方的要求，配合改善系統性能，維修問題產品，改善維修工作直至使用方滿意。改善維修費用只包括人員工時費、差旅費和維修工料費。

3）凡由我司向建設方提供的產品，將以不超過原合同價格的最優惠的價格及時提供備品備件。

4）保質期內，我司將進行工程質量回訪，聽取建設方意見，保證系統良好運行。保質期外，我司愿意接受建設方的委托，改善原系統性能。

七：設備清單報價

說明；遠程指導安裝軟件上門指導安裝須收上門費
